（一）洁净生产层的环境要求

        温度和湿度的稳定同样至关重要。在芯片制造过程中，光刻、刻蚀等关键工艺对温度和湿度的变化极为敏感。温度的波动可能导致硅晶圆的热胀冷缩，从而影响芯片的尺寸精度和性能稳定性；而湿度过高则可能引发电子元件的腐蚀和短路，湿度过低则容易产生静电，对芯片造成损害。以光刻工艺为例，温度每变化 1℃，可能会导致芯片线宽发生 0.2 - 0.3 微米的变化，这对于追求高精度的芯片制造来说是不可接受的。因此，洁净生产层通常采用先进的恒温恒湿控制系统，通过精密的空调设备和湿度调节装置，将温度控制在 22℃±0.5℃，相对湿度控制在 45% - 55% 的范围内，确保环境的稳定性。

        刻蚀工艺则像是一位精准的雕刻师，它的任务是将光刻后留在硅晶圆上的多余材料去除，从而形成精确的电路结构。刻蚀过程分为干法刻蚀和湿法刻蚀两种，干法刻蚀主要利用等离子体的化学和物理作用去除材料，具有高精度、高选择性的优点；湿法刻蚀则是通过化学溶液与材料发生化学反应来实现刻蚀。在芯片制造中，刻蚀工艺需要与光刻工艺紧密配合，确保每一个电路细节都能够被准确地刻画出来。随着芯片制程的不断缩小，刻蚀工艺的难度也在不断增加，对设备的精度和控制能力提出了更高的要求。

        除了上述关键工艺外，离子注入、化学机械抛光（CMP）等工艺也在芯片制造过程中发挥着重要作用。离子注入用于向硅晶圆中引入特定的杂质原子，以改变其电学性能；CMP 则用于对硅晶圆表面进行平坦化处理，确保后续工艺的精度和质量。这些关键设备和工艺相互协作，就像是一场精密的交响乐，每一个音符都不可或缺，共同奏响了芯片制造的华丽乐章，将硅晶圆逐步转化为功能强大的芯片，为现代科技的发展提供了坚实的支撑。

        上技术夹层在 FAB 工厂中扮演着空气动力与能源中枢的关键角色，它是整个生产环境得以稳定运行的重要保障。

        从空气处理方面来看，上技术夹层内安装了大量先进的空气处理设备，如高效空气过滤器（HEPA）、超高效空气过滤器（ULPA）以及风机过滤机组（FFU）等。这些设备协同工作，共同构建起了一个强大的空气净化和循环系统。HEPA 和 ULPA 过滤器能够对进入生产区域的空气进行深度过滤，去除其中的微小尘埃颗粒、微生物和有害气体等杂质，确保送入洁净生产层的空气达到极高的洁净度标准。以某知名 FAB 工厂为例，其使用的 ULPA 过滤器能够过滤掉直径大于 0.12 微米的颗粒，过滤效率高达 99.999% 以上 ，为芯片制造提供了近乎无尘的空气环境。

        在管线布置方面，洁净下技术夹层内密密麻麻地分布着各种类型的管线，包括纯水管道、化学品输送管道、真空管道以及各类电气线路等。这些管线就像是工厂的 “血管”，将生产所需的各种物质和能源输送到洁净生产层的各个设备中。例如，纯水是芯片制造过程中不可或缺的清洗和工艺用水，其纯度要求极高。洁净下技术夹层内的纯水管道采用了特殊的材质和工艺，以防止管道内壁的腐蚀和污染，确保输送到生产设备的纯水始终保持高纯度。同时，通过合理的管道布局和精确的流量控制，能够满足不同生产工艺对纯水的需求量和压力要求。

        在设备维护方面，非洁净下技术夹层内集中安装了许多重要的设备，如空调机组、冷水机组、真空泵等。这些设备是保障洁净生产层环境稳定和生产设备正常运行的基础。例如，空调机组负责调节洁净生产层的温度和湿度，确保生产环境始终处于适宜的状态。冷水机组则为生产设备提供冷却水源，防止设备因过热而损坏。真空泵用于抽取生产过程中产生的废气和废液，维持生产环境的洁净。

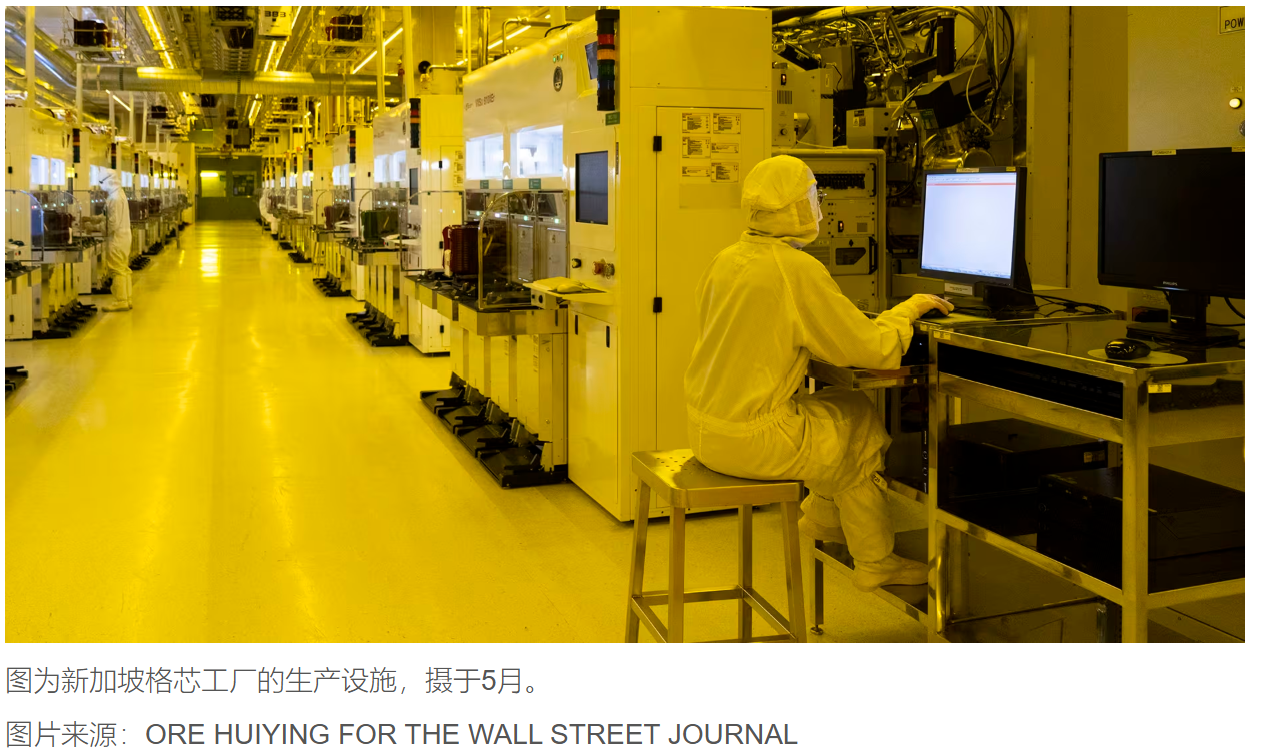

        光刻工艺是芯片制造中最为关键的环节之一，它就像是一场在微观世界里的精密绘画，将设计好的电路图案精确地转移到硅晶圆表面。而光刻胶在这个过程中扮演着重要角色，它是一种对特定波长光线敏感的材料，在特定光线照射下会发生化学反应，从而实现电路图案的转移。然而，普通的白光中包含了多种波长的光线，这些光线可能会对光刻胶产生不必要的影响，导致光刻图案的精度下降甚至光刻失败。而黄色光的波长范围相对较窄，不会引发光刻胶的化学反应，能够在保证操作人员正常工作视觉需求的同时，避免对光刻胶造成干扰，为光刻工艺提供一个稳定、可靠的光照环境。

        虽然黄光区因为其特殊的照明和关键的光刻工艺而显得神秘，但实际上，它是 FAB 工厂中众多精密工艺环节的一个缩影。随着科技的不断进步，光刻技术也在持续发展，如极紫外光刻（EUV）技术的出现，为芯片制造带来了更高的精度和更小的制程节点，不断推动着半导体行业向更高性能、更低功耗的方向发展。

        为了确保化学品存储区的安全，FAB 工厂采取了一系列严格的管理措施。在选址和布局方面，化学品存储区通常设置在远离核心生产区和人员密集区域的位置，以降低一旦发生事故时对其他区域的影响。同时，存储区的建筑结构采用了特殊的防火、防爆、防泄漏设计，如使用防火等级高的建筑材料，设置防爆墙和泄爆口，地面采用防腐蚀、防渗漏的材料，并配备完善的泄漏收集系统，确保在化学品泄漏时能够及时收集和处理，防止对环境造成污染 。

        在生产技术与设备的协同方面，FAB 工厂采用了先进的自动化和智能化技术。生产线上的设备通过自动化控制系统实现了高度的协同作业，能够根据预设的程序和参数自动完成各项操作，减少了人工干预，提高了生产的准确性和稳定性。例如，在光刻工艺中，先进的光刻设备能够自动识别硅晶圆的位置和状态，并根据设计要求进行精确的曝光操作，大大提高了光刻的精度和效率。同时，工厂还引入了智能制造系统，通过实时监控设备的运行状态、生产进度和质量数据，实现了对生产过程的全面管理和优化。当设备出现故障或生产参数出现异常时，系统能够及时发出警报并提供相应的解决方案，确保生产的连续性和稳定性。

        这些优化措施带来的成本降低和效率提升是显著的。一方面，高效的生产流程减少了生产周期，使得芯片能够更快地交付市场，满足客户的需求，提高了企业的市场竞争力。另一方面，通过减少物料运输时间、降低设备故障率和提高产品良率等方式，有效降低了生产成本。据统计，采用先进结构的 FAB 工厂相比传统工厂，生产成本能够降低 20% - 30%，生产效率提高 30% - 50% ，为企业带来了巨大的经济效益。

        从原材料检验到成品测试，FAB 工厂建立了一套完善的质量控制体系，对芯片生产的每一个环节都进行了严格的监控和管理。在原材料检验环节，工厂对硅晶圆、光刻胶、电子特气等原材料进行严格的质量检测，确保其符合生产要求。例如，对于硅晶圆，会检测其平整度、杂质含量、晶体结构等指标，只有各项指标都达标的硅晶圆才能进入生产环节。在生产过程中，通过在线监测和实时反馈机制，对关键工艺参数进行实时监控。例如，在光刻工艺中，会实时监测光刻胶的厚度、曝光剂量、显影时间等参数，一旦发现参数偏离预设范围，系统会立即自动调整或发出警报，确保工艺的稳定性和一致性。

        严格的质量控制对芯片性能和可靠性的提升效果显著。通过确保每一个生产环节的高质量，大大降低了芯片的次品率，提高了产品的一致性和稳定性。高质量的芯片在性能上表现更为出色，能够满足各种高端应用场景的需求，如高性能计算、人工智能、5G 通信等。同时，高可靠性的芯片也减少了产品在使用过程中的故障率，提高了客户的满意度和信任度，为企业树立了良好的品牌形象。

        在能源利用方面，FAB 工厂致力于提高能源利用效率，采用了多种节能技术和设备。例如，安装高效的太阳能电池板，利用太阳能为工厂提供部分电力，减少对传统能源的依赖。某 FAB 工厂通过大规模安装太阳能电池板，每年可减少碳排放数千吨，同时降低了能源成本。此外，工厂还对空调系统、照明系统等进行了节能改造，采用智能控制系统，根据生产区域的实际需求自动调节能源供应，避免能源浪费。例如，在非生产时间或人员较少的区域，自动降低照明亮度和空调温度，实现能源的精细化管理。

        在废弃物处理方面，FAB 工厂严格按照环保标准对各类废弃物进行分类收集和处理。对于危险废弃物，如含有重金属的蚀刻废液、废弃的光刻胶等，委托专业的环保公司进行安全处置，确保其不会对环境造成污染。对于可回收利用的废弃物，如废旧金属、塑料等，进行回收再利用，实现资源的最大化利用。例如，将废旧金属回收后进行熔炼和加工，重新用于生产设备的制造或零部件的生产，既减少了废弃物的排放，又降低了原材料的采购成本。FAB 工厂通过这些可持续发展的设计理念和措施，在推动半导体产业发展的同时，也为环境保护做出了积极贡献，实现了产业发展与环境保护的和谐共生。

        在设备方面，智能化和自动化将成为主流趋势。未来的 FAB 工厂将引入更多的人工智能和机器学习技术，实现设备的自主诊断、故障预测和智能维护。例如，通过对设备运行数据的实时监测和分析，利用人工智能算法提前预测设备可能出现的故障，并及时进行维护，减少设备停机时间，提高生产效率。自动化设备将更加普及，从物料搬运、芯片制造到测试封装，整个生产流程将实现高度自动化，减少人工干预，降低人为错误，提高产品质量的一致性。

        FAB 工厂结构的未来充满了无限的可能性。我们有理由相信，在技术创新和市场需求的共同推动下，FAB 工厂将不断演进和升级，为半导体产业的发展注入新的活力，为推动全球科技进步做出更大的贡献。
